Компания Sondex (с 2016 года является частью группы Danfoss) специализируется на выпуске теплообменного оборудования, большую часть которого занимают паяные и разборные пластинчатые теплообменники. Надежные, долговечные, высокоэффективные аппараты находят широкое применение в промышленности и инженерной инфраструктуре.
В статье разбираемся, что именно предлагает Sondex и даем рекомендации по применению теплообменников в паяном и разборном исполнении.
Паяные пластинчатые теплообменники Sondex
Линейка паяных теплообменных аппаратов Sondex охватывает практически все сферы применения. Прочные, герметичные, созданные на основе новейших технологий устройства обеспечивают максимальную теплопередачу при минимальных эксплуатационных затратах. Оборудование рассчитано на работу в условиях высокого давления или экстремальных температур. Поэтому теплообменники на пайке – это оптимальный выбор для систем, где существуют риски больших перепадов давления и температурного графика.
Актуальные предложения датского производителя представлены изделиями, выполненными на основе следующих технологий:

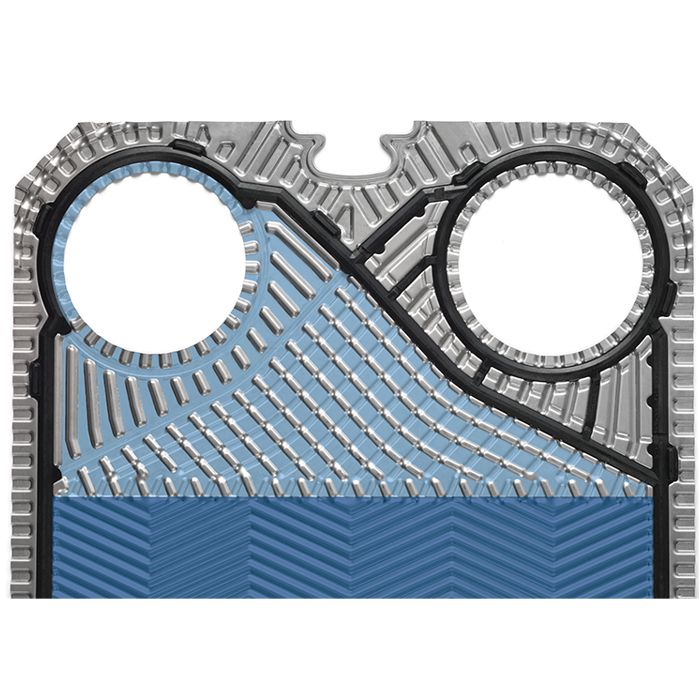

- Fishbone – проверенные временем аппараты, которые способны работать в сложных условиях: с более вязкими жидкостями, высокими температурами и давлением
- Micro Plate – теплообменники этого типа подходят для систем централизованного теплоснабжения, использования в тепловых насосах и чиллерах
Теплообменное оборудование с пластинами Fishbone характеризуется меньшим падением давления по сравнению с аппаратами, созданными на основе элементов Micro Plate. Паяные решения предназначены для сред "жидкость-жидкость" или "хладагент-жидкость". Первые стандартно изготавливаются из пластин AISI 316 (другие материалы по запросу), вторые только из нержавеющей стали AISI 316. В качестве припоя используется преимущественно медь.
Линейки "жидкость-жидкость" рассчитаны на рабочее давление до 40 бар и температуру от -196 °C до 225 °C, теплообменники со схемой "хладагент-жидкость" способны работать при параметрах до 45 бар со стороны хладагента и до 30 бар в обратном направлении, при диапазоне температур от -196 °C до 200 °C.

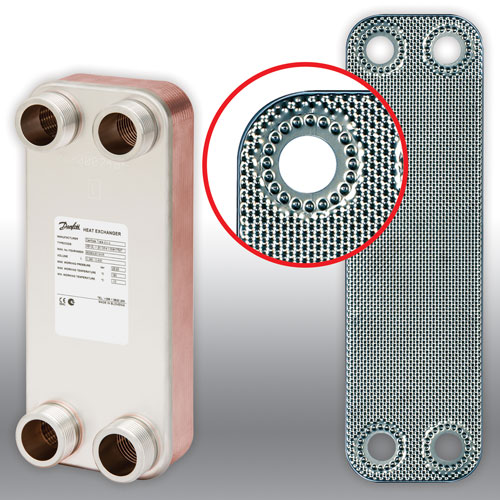

Теплообменные аппараты с пластинами Micro Plate – революционная разработка Sondex, совершенно новый тип каналов. Специальный рельефный рисунок обеспечивает высокую турбулентность на поверхности нагревательной пластины, предотвращая прилипание грязи к пластинам. В результате изобретения было достигнуто увеличение эффективности теплопередачи до 10 % по сравнению с другими решениями.

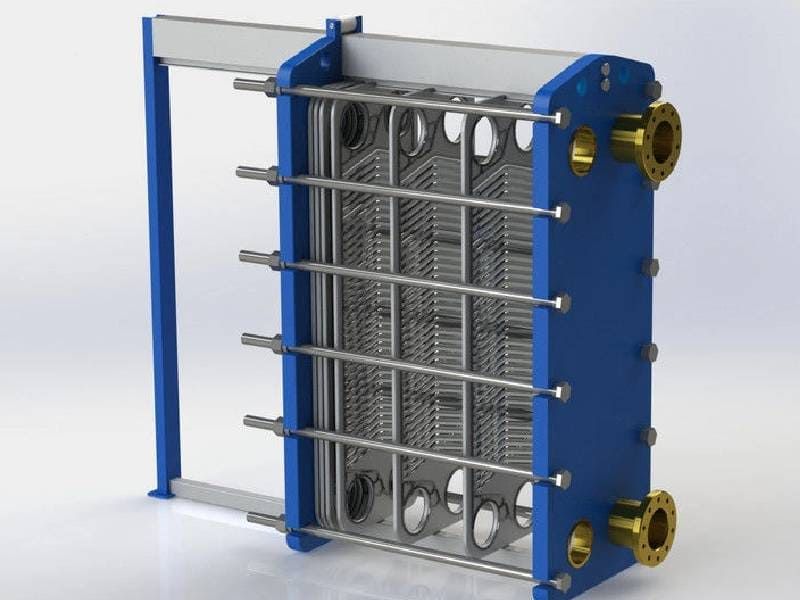

Разборные пластинчатые теплообменники Sondex
Группа разборных пластинчатых теплообменников Sondex представлена более масштабным ассортиментом, в том числе оборудованием с пластинами:
- традиционного типа – характеризуются компактностью, простой установкой, высокой производительностью и низким перепадом давлений
- Free Flow (свободный поток) – предназначены для жидких сред с высоким содержанием частиц, склонностью к загрязнению или повышенной вязкостью; отличаются бесконтактными пластинчатыми каналами, которые обеспечивают беспрепятственный поток и более длительные интервалы между очистками
- Semi-welded (сварные кассеты из двух традиционных элементов) – аппараты разработаны специально для систем холодоснабжения и задач с использованием агрессивных, потенциально опасных сред
- Micro Plate – отличаются эффективностью и производительностью нового поколения; позволяют оптимизировать работу систем охлаждения, централизованного отопления
Кроме того, компания предлагает теплообменные аппараты в гигиеническом исполнении с пластинами, выполненными по технологии Sonder Safe. Это разборные теплообменники с элементами из двух спрессованных пластин. Рамы у такого оборудования изготавливаются из нержавеющей стали, а сама конструкция разработана с учетом удобной очистки и обслуживания. Прочные нейлоновые ролики позволяют легко открывать подвижную крышку, а фиксирующие втулки с шарикоподшипниками обеспечивают ее плотное закрытие.
Пластины разборных теплообменников стандартно производят из нержавеющей стали AISI 304/316, титана, SMO, Hastelloy, а также из других материалов по запросу. Для изготовления уплотнительных прокладок используются EPDM-HT, NBR-HT, Viton. Возможно применение других эластичных материалов по требованию заказчика. Аппараты в разборном исполнении рассчитаны на давление до 35 бар и рабочую температуру в диапазоне от -20 °C до 180 °C.
На чем остановить выбор
Выбор между паяным и разборным пластинчатым теплообменником зависит от конкретных условий эксплуатации, рабочих параметров и требований к обслуживанию.
Паяные теплообменники рекомендуются для систем с постоянными параметрами работы, где не требуется регулярная очистка или замена компонентов. Хотя решения линейки Fishbone допускают сложные условия эксплуатации, аппараты на пайке лучше использовать для задач с чистыми, хорошо текучими рабочими средами. Вместе с тем паяные устройства работают в более широком диапазоне давлений и температур, что существенно расширяет область их применения. Такие теплообменники идеально подходят для работы в системах отопления, горячего водоснабжения, для задач охлаждения в пищевой промышленности и климатической технике.
Разборные теплообменники целесообразно использовать в случаях, когда необходима регулярная очистка из-за возможных загрязнений или при работе с агрессивными средами, требующими периодической замены уплотнений и пластин. Аппараты в сборном варианте незаменимы в местах, где важна гибкость в обслуживании и возможность адаптации к изменяющимся условиям эксплуатации. Кроме того, такие устройства предпочтительны для гигиенических, морских и других сложных применений.
И самое главное, при выборе типа теплообменника необходимо следовать рекомендациям производителя, поскольку только разработчик знает детально собственный продукт. При желании всегда можно обратиться за консультацией к специалистам Sondex. Получить квалифицированную помощь в подборе модели можно и на нашем сайте.
