Чтобы теплообменник работал долго и эффективно, надо выбирать модель с учетом трех важных вопросов:
- Для каких целей приобретается оборудование – ГВС, отопление, промышленный процесс, кондиционирование?
- Какие параметры инженерной сети, к которой будет подключаться теплообменник, технические характеристики подключаемого оборудования, условия эксплуатации, рабочие нагрузки?
- Имеется ли выполненный расчет мощности, КПД теплообменника?
Только на основе всех вышеперечисленных параметров можно приступать к выбору модели теплообменника.

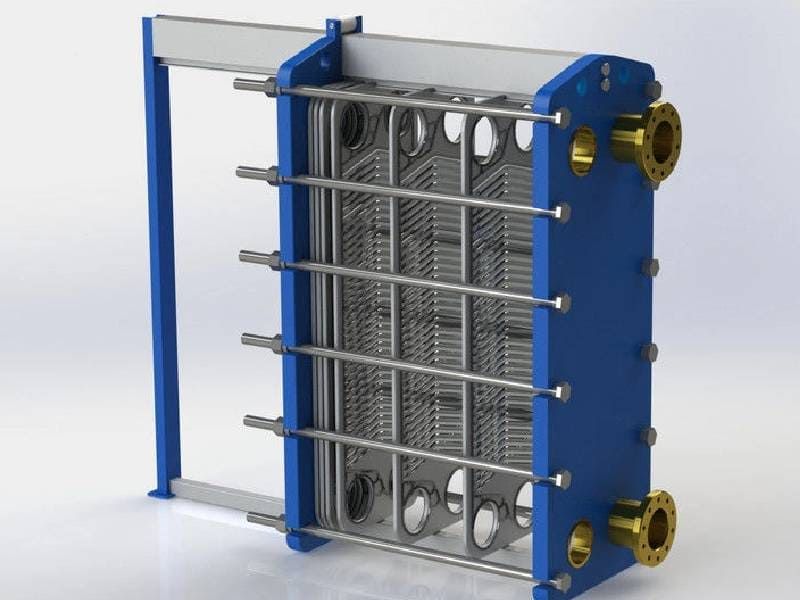

Целевое назначение теплообменника – особенности выбора
Теплообменники работают как на подогрев, так и на охлаждение. Для летних систем кондиционирования, с использованием фреона, лучше выбирать паяный теплообменник, такой как Sondex SL32. При производительности 100 м3/час, эта модель может работать в температурном диапазоне от – 170 до +180°C.
Также паяные теплообменники оптимальны для подогрева бассейнов. Прочный литой корпус надежно защищает пластины от повреждений и деформации, исключает протечки.
Для систем отопления и ГВС, в которых нужно часто регулировать температуру нагрева, скорость движения теплоносителя, лучше выбирать разборные пластинчатые теплообменники. Например, модель Sondex S-42 эффективно работает в температурном диапазоне от – 30 до +200°C. При давлении в 16 бар, которого достаточно для инженерной сети частного дома, может комплектоваться пакетами до 235 пластин. Это позволяет гибко и быстро регулировать нужную температуру нагрева.

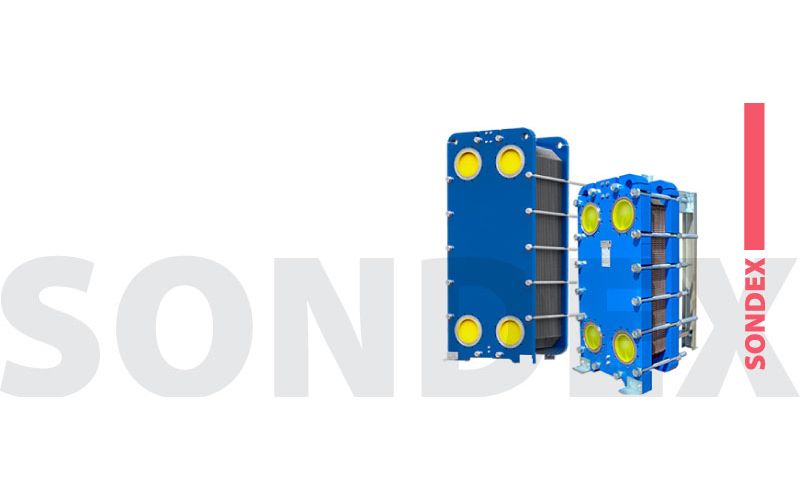

Основные параметры условий эксплуатации теплообменника
Первое, что надо учитывать при выборе модели – характеристики теплоносителя. У воды, пара и масел разные коэффициенты теплопроводности. Этот параметр нужен для расчета мощности теплообменника. Также у масел более высокая вязкость, поэтому для них надо выбирать модель теплообменника с широкими проводящими каналами пластин, такие как модель паяного теплообменника Sondex SL78. Аппарат выдерживает давление до 40 бар, работает в температурном диапазоне от -100 до +190°C, состоит из кислотоупорных пластин. Есть варианты пластин из меди, нержавеющей стали.
При работе с паром, тоже лучше выбирать паяный теплообменник, как модель Sondex SL140. Уплотнительные прокладки разборных теплообменников быстро выходят из строя под воздействием пара.
Дальше, для расчетов, нужна температура теплоносителя на входе и на выходе из теплообменника. Эти данные нужны для расчета дельты температур, мощности.
Обращайте внимание на максимально и минимально допустимую рабочую температуру конкретной модели. В пластинчатых теплообменниках выбор уплотнителей напрямую зависит от максимальной температуры нагрева теплоносителя.
Теплоноситель поступает в теплообменник из нагреваемого контура под определенным давлением. Потом, проходя по каналам, и отдав тепло, возвращается для нагрева, а нагретая среда подается в отопительную систему или систему горячий водопровод.
При прохождении по каналам пластин, входное давление снижается. Поэтому важно обращать внимание на показатель потерь давления конкретной модели теплообменника. Если потери давления на теплообменном оборудовании высокие, то может не хватить напора для подъема горячей воды на второй, третий этаж.
Каждая конструкция рассчитана на максимальные показатели давления в системе. Подбираются определенные материалы пластин, уплотнений, рассчитывается геометрия проводящих каналов. Например, чтобы теплообменник Sondex S-21 можно было подключить к инженерной сети с давлением 16 бар, надо рассчитать тип и количество пластин, подобрать материал для уплотнений.
Тепловая нагрузка или мощность – параметр, который показывает сколько тепла передает теплообменник от одной среды к другой за единицу времени. Эту характеристику также называют мощностью, КПД теплообменного оборудования.

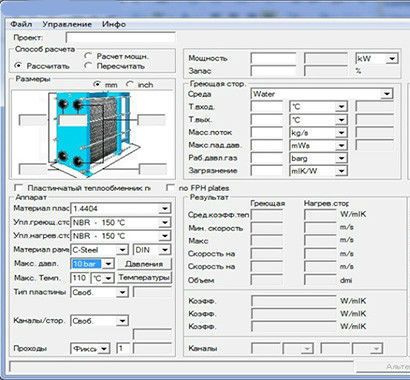

Простой и проектный технический расчет теплообменника
Без сложных технических расчетов можно выбрать модель по следующим параметрам. Для нагрева 10 квадратных метров площади помещения с обычной высотой потолков, нужен 1 кВт мощности, значит для 30 м2 понадобится теплообменник с мощностью 3 кВт.
При выборе оборудования для систем теплый пол учитывайте, что на 1 м2 площади нужно 0.15 кВт. Для подогрева пола, специалисты рекомендуют выбирать модель Sondex S-20, она легко масштабируется по нужным параметрам теплопередачи, компактна. Большой выбор пластин позволяет гибко регулировать скорость теплообмена.
Если выбираете оборудование для бассейна, то для открытого резервуара рассчитывайте, что нужен 1 кВт на один куб объема резервуара, для закрытых достаточно брать 0.75 кВт на куб.
Для бассейнов отлично подойдет паяная модель Sondex SL333. При нагреве теплоносителя до 192 градусов и давлении до 25 бар, теплообменник обеспечивает стабильный нагрев, устойчив к коррозии, повреждениям.
Более сложные инженерные расчеты выполняются по формулам и учитывают характеристики входного и выходного давления, дельту температур, вероятные гидравлические удары, резкие перепады давления. Для этого выполняются комплексные тепловые, гидравлические, конструктивные расчеты, которые лучше доверить специалистам.
Какую модель теплообменника выбрать?
Если нужно оборудование для систем высокого давления, способное работать длительное время в высокотемпературном режиме, с агрессивными теплоносителями – выбирайте паяный теплообменник. Но будьте готовы к тому, что паяное оборудование починить нельзя, надо покупать новый теплообменник.
Если нужно часто корректировать тепловые параметры, хотите самостоятельно регулировать мощность оборудования, то выбирайте пластинчатые разборные модели. Пластины и уплотнители в этой конструкции, при поломке можно легко и недорого заменить на новые.
Если в выборе теплообменника будут участвовать опытные специалисты, которые смогут правильно рассчитать рабочие параметры оборудования, по разным техническим критериям и подобрать лучшую модель для конкретных условий работы – будет самым оптимальным вариантом.
